Detalhes do produto:
|
| Garantia: | 1 ano | Taxa do poder: | 3KW |
|---|---|---|---|
| Escala da varredura: | 40x40mm | Dispositivo elétrico Qantity: | 1 |
| Laser: | 10/12/15 DE W UV | NOME: | depaneler do PWB |
| Realçar: | Máquina do PWB Depaneling do laser 3KW,3KW máquina do PWB Smt,Máquina depaneling do PWB do laser de SMT |
||

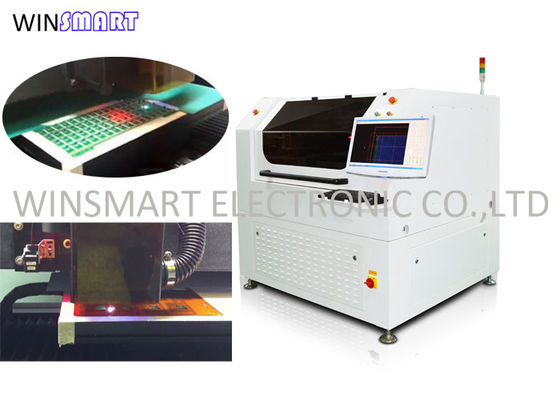

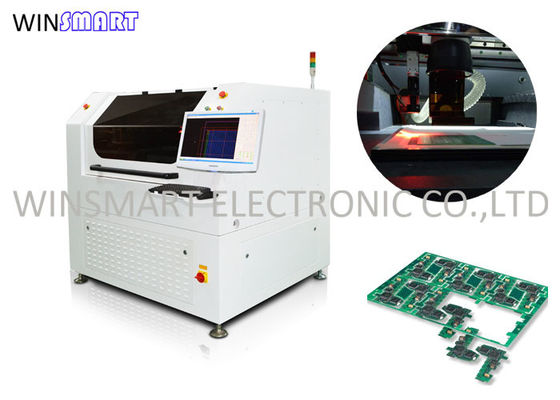

O PWB Depaneler SMT faz à máquina para o corte do laser da placa de circuito impresso
Vantagens da máquina de corte do laser do PWB:
1. O processo do laser é completamente software-controlado. Os materiais ou os contornos de variação do corte são tomados em consideração facilmente adaptando os parâmetros de processamento e trajetos do laser. Não há igualmente nenhuma necessidade de fatorar em épocas retooling durante uma mudança da produção.
2. Nenhum esforço mecânico ou térmico apreciável ocorre. Os produtos da ablação são extraídos pela sução diretamente no canal de corte. Mesmo as carcaças sensíveis podem assim precisamente ser processadas.
3. O raio laser exige meramente algum o µm como um canal de corte. Mais componentes podem assim ser colocados em um painel.
4. O software básico diferencia-se entre a produção e processos estabelecidos que reduz drasticamente exemplos da operação defeituosa.
Especificação da máquina de corte do laser do PWB:
| Laser | Q-Comutar diodo-bombeou todo o laser UV de circuito integrado |
| Comprimento de onda do laser | 355nm |
| Fonte de laser | Optowave 15W@30KHz UV |
| Posicionando a precisão do Worktable do motor linear | ±2μm |
| Precisão da repetição do Worktable do motor linear | ±1μm |
| Campo de trabalho eficaz | 460mmx460mm (customizável) |
| Velocidade de varredura | 2500mm/s (máximo) |
| Campo de trabalho | 40mmх40mm |
Princípio de funcionamento da máquina de corte do laser do PWB:
Exposição da oficina da máquina de corte do laser do PWB:
FAQ:
Q: Que tipo de PCBs são praticável usar esta máquina?
: Painéis FPC e FR4, cobrindo placas da contagem v e da aba.
Q: Que é cabeça do laser da máquina?
: Nós usamos o laser dos EUA Optowave.
Q: Que tipo da fonte que de laser você fornece?
: Verde, CO2, UV e picosegundo.
Q: Que está cortando a velocidade?
: Depende do material, da espessura e de cortar do PWB exigências do efeito.
Q: Causa a poeira durante o corte?
: Nenhuma poeira, mas o fumo, máquina vem com sistema de exaustão e refrigerador de água
