Detalhes do produto:
|
| Precisão do corte: | ±5μm | Temp do trabalho.: | 25℃ |
|---|---|---|---|
| Área de funcionamento: | 300x300mm | Dispositivo bonde: | Personalizado |
| Tipo do laser: | Optowave | NOME: | Máquina de corte do laser do PWB |
| Realçar: | Máquina do PWB Depaneling do laser da contagem de V,Máquina do PWB Depaneling do laser de FPC,A água refrigerou a máquina do laser Depaneling |
||

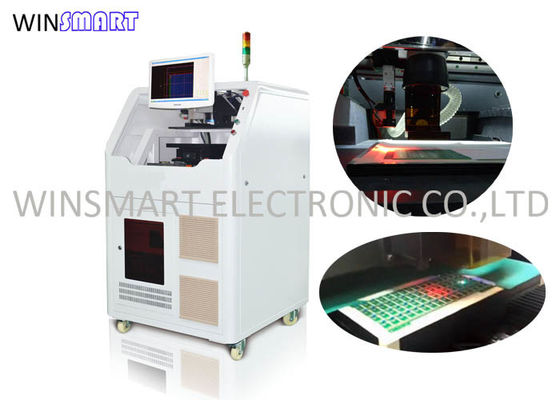

Laser Depaneling da máquina de corte do laser do PWB de PCBs/FPCs montado
FAQ:
Q: Que tipo de PCBs são praticável usar esta máquina?
: Painéis FPC e FR4, cobrindo placas da contagem v e da aba.
Q: Que é cabeça do laser da máquina?
: Nós usamos o laser dos EUA Optowave.
Q: Que tipo da fonte que de laser você fornece?
: Verde, CO2, UV e picosegundo.
Q: Que está cortando a velocidade?
: Depende do material, da espessura e de cortar do PWB exigências do efeito.
Q: Causa a poeira durante o corte?
: Nenhuma poeira, mas o fumo, máquina vem com sistema de exaustão e refrigerador de água
Vantagens da máquina de corte do laser do PWB:
1. Nenhum esforço mecânico
2. Mais baixos custos de utilização de ferramentas
3. Mais de alta qualidade dos cortes
4. Nenhuns materiais de consumo
5. Mudanças de software versatilidade-simples do projeto para permitir mudanças da aplicação
6. Trabalhos com algum superfície-Teflon, cerâmico, de alumínio, de bronze e de cobre
Especificação da máquina de corte do laser do PWB:
| Laser | Q-Comutar diodo-bombeou todo o laser UV de circuito integrado |
| Comprimento de onda do laser | 355nm |
| Fonte de laser | Optowave 15W@30KHz UV |
| Posicionando a precisão do Worktable do motor linear | ±2μm |
| Precisão da repetição do Worktable do motor linear | ±1μm |
| Campo de trabalho eficaz | 300mmx300mm (customizável) |
| Velocidade de varredura | 2500mm/s (máximo) |
| Campo de trabalho | 40mmх40mm |
Materiais do corte de máquina do corte do laser do PWB
1. Placas de circuito flexíveis, placas de circuito rígidas, processamento da secundário-placa da placa de circuito do rígido-cabo flexível.
2. A secundário-placa rígida, flexível da placa de circuito que processa o componente é instalada.
3. Folha de cobre fina, uma folha adesiva pressão-sensível (PSA), um filme acrílico, um filme do revestimento do polyimide.
4. Espessura de 0.6mm ou menos cortes cerâmicos da precisão, cortando; variedade de cortar a matéria-prima (silicone, cerâmica, vidro, etc.)
5. Gravando a precisão que molda vários filmes funcionais, um filme orgânico e o outro corte da precisão.
6. Polímero: polyimide, policarbonato, methacrylate de polymethyl, FR-4, PP, etc.
7. Filme funcional: ouro, prata, cobre, titânio, alumínio, cromo, ITO, silicone, silicone policristalino, silicone amorfo e um óxido de metal.
8. Material frágil: silicone monocrystalline, silicone, cerâmico policristalinos e safira.

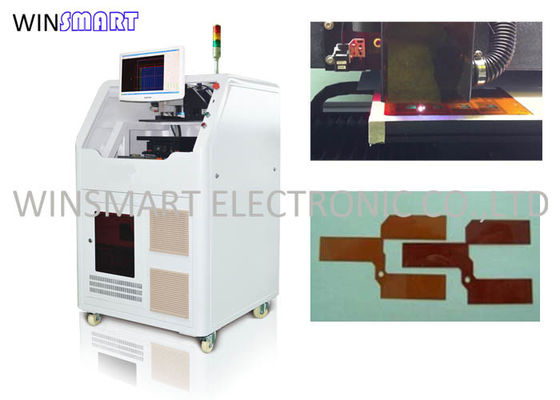

Resultado do corte de máquina do corte do laser do PWB:
