Detalhes do produto:
|
| Aspirador de p30: | sim | Aplicação: | Corte de PCBA |
|---|---|---|---|
| Espessura do PWB: | 0.8-3.0mm | Bocado do roteamento: | Diâmetro 0.8-3.0mm |
| Precisão do corte: | ±0.05mm | Velocidade do eixo: | 60000rpm |
| Eixo: | SycoTec | Nome do produto: | Router do PWB |
| Realçar: | Máquina do router do PWB de SycoTec,máquina do router do PWB de 0.05mm,Máquina do router do PWB Depaneling de SMT |
||
Máquina do router do PWB de SMT para separar placas de circuito com precisão de 0.05mm
Máquina Advantanges do router do PWB
O router do PWB é terminado com revestimento fino de acordo com os padrões de qualidade da indústria.
Nosso sistema de gerenciamento da qualidade restrito mantém o desempenho e a qualidade excelentes de nossos produtos.
O produto é preferido nos campos para seus benefícios econômicos enormes.
Parâmetros da máquina do router do PWB:
| I. Hardware | |
| EIXO | SycoTec (KAVO) 4025HY |
| CCD | Linha câmeras industriais de Sony 520 |
| LENTE | Computador EX2C |
| Parafuso | Importações do parafuso da bola de terra da precisão de TBI |
| Guia | HIWIN que alarga o trilho de guia linear importado |
| MOTOR | Panasonic |
| CARTÃO DO I/O CONTRONL | HFC PCI-9074 |
| CARTÃO DO MOTORISTA CONTRONL | HFC PCI-9074 |
| CARTÃO DE I/O | PCI-9074-64pcs/-38pcs |
| Limpeza estática | Série de STATIC-ST401A |
| Computador | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
| Relação da máquina | AOC LCD17”, rato de Logitech |
| 2. software | |
| Sistema de controlo | Windows XP profissional (Service3, v.3244) |
| GUI da operação | Windows XP inglês |
| O programa edita | Inline |
| Sistema da visão | Offset do CCD AOTU |
| Sistema de controlo | Versão de F 1.2.88 |
Esteja apenas a especificação do router do PWB:
| Total | |
| Dimensões (W*D*H) | 1250mm*1650mm*1450mm |
| Peso | 750KG |
| Altura deslocada | 60~110mm |
| Manipulador | |
| Tipo do motor | Série de JiaBao |
| Posicionando a repetibilidade | 0.001mm |
| Área de funcionamento da linha central (máxima) | 650mm*560mm*50mm |
| Estação de trabalho | |
| Fixação do PWB | padrão, especialização |
| Carregamento do PWB/que descarrega | manual |
| Tamanho do PWB (máximo) | 320*320mm |
| PWB grosso (máximo) | 5mm |
| Fixturing | |
| Rigidez que fixturing | Personalizado faça o dispositivo elétrico |
| Fixação de Fixturing | maquinaria |
| Motor do eixo | |
| Poder | 150W |
| Eixo | 60000rpm/min |
| Proteja | auto/refrigerar do vento |
| Cortador da mudança | Especialização |
| Distribuindo a capacidade | |
| Cortando a velocidade (máximo) | 80mm/s |
| Conduzindo a velocidade (máximo) | 2500mm/s |
| Precisão do corte | 0.01mm |
| Sistema do vácuo | |
| Poder do vácuo | 3.5KW C.A. 380V |
| Vácuo | prumo |
| Utilidades | |
| Poder | 2.0KW AC380V |
| Suprimento de ar | 4-6KG/cm2 |
| Programação | |
| O programa edita | Inline |
| A função edita | Linha, arco, circula, U-curva |
| Armazenamento do programa | HDD |
| Sistema da visão | CCD da cor de SONE |
| offset do cortador de trituração | AUTOMÓVEL |
| Instalação do vácuo | AUTOMÓVEL |
| Monitores da operação | |
| Iindicator | Estado da máquina de Iindicator |
| verificação da ferramenta | Vida automática da ferramenta da detecção, o uso de testes do tempo |
| Motor para proteger | Tenha o superaquecimento, sobrecarga, função da proteção da baixa tensão |
| motor sobre a verificação de carregamento | Tenha a sobrecarga, a linha é função da proteção da tensão normal, baixa |
| Tempo útil da ferramenta | Vida automática da ferramenta da detecção, |
| Estatística dos dados | Modelo separado da placa, separando a contagem, métodos de contagem diversos |
| Registro do erro | O software grava automaticamente toda a memória dos alarmes das máquinas |
| III. precisão | |
| Precisão da linha central | 0.001mm |
| Cortando a precisão | 0.1mm |
| IV. segurança | |
| A área de funcionamento protege | Com quatro proteção selada |
| Sensor da porta | Dianteiro e traseiro sensor do microinterruptor da porta da segurança (opcional) |
| Botão de parada da exigência |

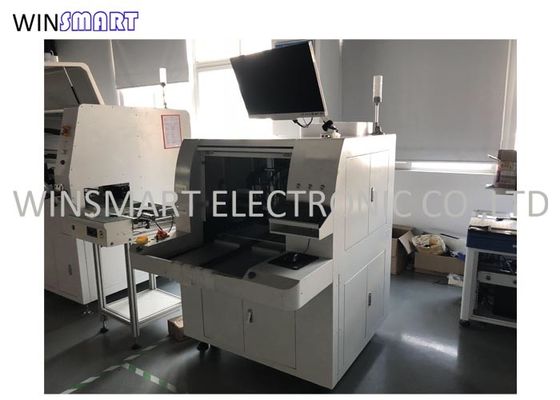

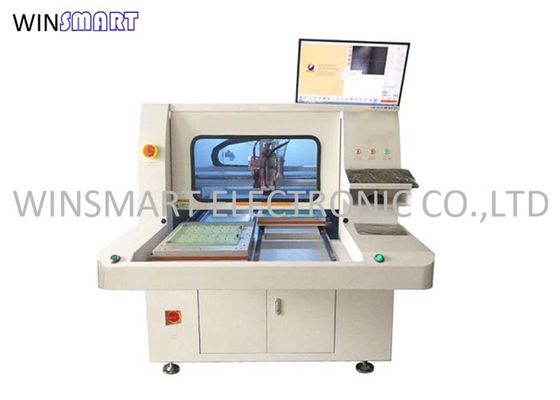

Detalhe do router do PWB:
Maneiras do transporte do router do PWB:
FedEx/DHL/UPS/TNT expresso
Oceano
Ar
Estrada de ferro
Caminhão
