Detalhes do produto:
|
| Cor: | Branco | Material do PWB: | FR4, alumínio |
|---|---|---|---|
| Espessura do PWB: | 0.8-3.0mm | Aplicação: | Painel da aba PCBA |
| Precisão do corte: | ±0.05mm | Tamanho máximo do PWB: | 280x320mm |
| Característica: | Corte superior | Aspirador de p30: | 3HP/2.2KW |
| Bocado do roteamento: | Diâmetro 0.8-2.5mm | Manual do usuário: | 1pc |
| Garantia: | 2 anos | a instalação no local: | sim |
| Nome do produto: | Router do PWB Depaneling | ||
| Realçar: | Equipamento do PWB Depaneling,cortador da placa do PWB,equipamento semi auto do PWB Depaneling |
||

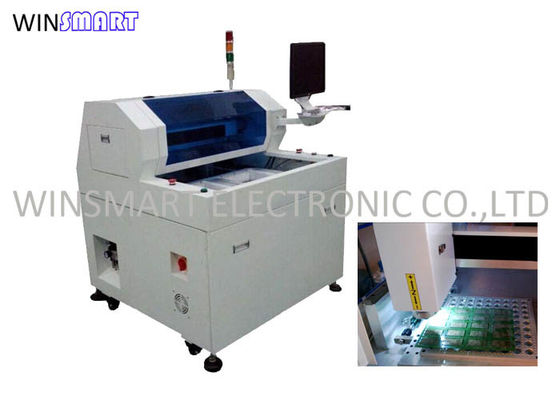

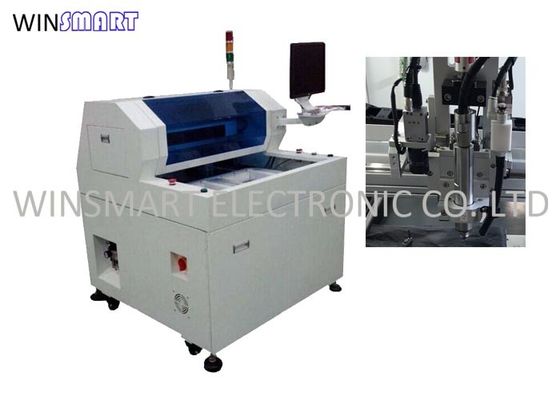

Semi-auto máquina de corte do PWB do CNC da máquina do router do PWB Depaneling para a separação precisa
Aplicação do router do PWB Depaneling:
Amplamente utilizado na indústria automóvel, na indústria do diodo emissor de luz, na indústria da fonte de energia, na indústria do telefone celular, na indústria informática, em dispositivos domésticos, etc.,
Especificação do router do PWB Depaneling:
| I. Hardware | |
| EIXO | Eixo da estrela da manhã (opcional) |
| CCD | Linha câmeras industriais de Sony 520 |
| LENTE | Computar EX2C |
| Parafuso | Importações do parafuso da bola de terra da precisão de TBI |
| Guia | HIWIN que alarga o trilho de guia linear importado |
| MOTOR | Série de JiaBao LCF |
| CARTÃO DO I/O CONTRONL | HFC PCI-9074 |
| CARTÃO DO MOTORISTA CONTRONL | HFC PCI-9074 |
| CARTÃO DE I/O | PCI-9074-64pcs/-38pcs |
| Limpeza estática | Série de STATIC-ST401A |
| Computador | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
| Relação da máquina | AOC LCD17”, rato de Logitech |
| 2. software | |
| Sistema de controlo | Windows XP profissional (Service3, v.3244) |
| GUI da operação | Windows XP inglês |
| O programa edita | Inline |
| Sistema da visão | Offset do CCD AOTU |
| Sistema de controlo | Versão de F 1.2.88 |
Parâmetros do router do PWB Depaneling:
| Total | |
| Dimensões (W*D*H) | 1220mm*1380mm*1240mm |
| Peso | 450KG |
| Altura deslocada | 60~110mm |
| Manipulador | |
| Tipo do motor | Série de JiaBao |
| Posicionando a repetibilidade | 0.001mm |
| Área de funcionamento da linha central (máxima) | 650mm*560mm*50mm |
| Estação de trabalho | |
| Fixação do PWB | padrão, especialização |
| Carregamento do PWB/que descarrega | manual |
| Tamanho do PWB (máximo) | 280*320mm |
| PWB grosso (máximo) | 3.5mm |
| Fixturing | |
| Rigidez que fixturing | Personalizado faça o dispositivo elétrico |
| Fixação de Fixturing | maquinaria |
| Motor do eixo | |
| Poder | 150W |
| Eixo | 60000rpm/min |
| Proteja | auto/refrigerar do vento |
| Cortador da mudança | Especialização |
| Distribuindo a capacidade | |
| Cortando a velocidade (máximo) | 80mm/s |
| Conduzindo a velocidade (máximo) | 2500mm/s |
| Precisão do corte | 0.01mm |
| Sistema do vácuo | |
| Poder do vácuo | 3.5KW C.A. 380V |
| Vácuo | prumo |
| Utilidades | |
| Poder | 2.0KW AC380V |
| Suprimento de ar | 4-6KG/cm2 |
| Programação | |
| O programa edita | Inline |
| A função edita | Linha, arco, circula, U-curva |
| Armazenamento do programa | HDD |
| Sistema da visão | CCD da cor de SONE |
| offset do cortador de trituração | AUTOMÓVEL |
| Instalação do vácuo | AUTOMÓVEL |
| Monitores da operação | |
| Iindicator | Estado da máquina de Iindicator |
| verificação da ferramenta | Vida automática da ferramenta da detecção, o uso de testes do tempo |
| Motor para proteger | Tenha o superaquecimento, sobrecarga, função da proteção da baixa tensão |
| motor sobre a verificação de carregamento | Tenha a sobrecarga, a linha é função da proteção da tensão normal, baixa |
| Tempo útil da ferramenta | Vida automática da ferramenta da detecção, |
| Estatística dos dados | Modelo separado da placa, separando a contagem, métodos de contagem diversos |
| Registro do erro | O software grava automaticamente toda a memória dos alarmes das máquinas |
| III. precisão | |
| Precisão da linha central | 0.001mm |
| Cortando a precisão | 0.1mm |
| IV. segurança | |
| A área de funcionamento protege | Com quatro proteção selada |
| Sensor da porta | Dianteiro e traseiro sensor do microinterruptor da porta da segurança (opcional) |
| Botão de parada da exigência |
Características do router do PWB Depaneling:
1. 1.X10 zumbido-na imagem faz a easier&increase de programação a precisão do ajuste do ponto.
2. A tabela de deslizamento dois fornece simultaneamente o movimento de entrada e saída para reduzir o momento de aderência para a melhor produtividade.
3. AUTO MARK deslocou a imagem de system.CCD poderia check&simulate o trajeto ou distribuição para reduzir o erro desnecessário antes do corte.
4. Tem a distribuição da verificação do tempo da vida e do sistema de alarme mordidos para lembrar o operador mudar a distribuição de bocados quando termina o corte de 120M. E distribuir o bocado primeiros 2mm cortou o primeiro ponto de trituração, meio 2mm cortou o segundo ponto de trituração, os últimos 2mm cortou o terceiro ponto de trituração para aumentar seu tempo da vida.
Router do PWB Depaneling outros modelos:
FAQ do router do PWB:
1.A: Que é tempo da vida de distribuir o bocado?
Q: 150-300 medidores.
2.A: Pode este modelo cortar as placas de alumínio do PWB?
Q: Sim, pode.
3.A: Que sobre o posicionamento do PWB?
Q: Gabarito personalizado uso para posicionar.
4.A: Que é o eixo para o router inline do PWB?
Q: Alemanha SycoTec 4025.
5.A: Como o empacotar?
Q: O router e o líquido de limpeza são empacotados no caso de madeira separado após o vácuo.
6.A: São a instalação no local e o treinamento disponíveis.
Q: Sim, está disponível.
7.A: Que é seus termos de entrega?
Q: Nós aceitamos o ex-trabalho, a CORRENTE DE RELÓGIO, o CIF, o DDU, o DDP, etc.
Nosso serviço:
1. Suporte laboral da vida e 2 anos de garantia.
2. a substituição ou o reembolso livre seriam feitos em caso de todo o problema da qualidade.
3. resposta/feedback rápidos dentro de 12 horas
4. os coordenadores estão disponíveis para ser enviado para fazer a instalação e o treinamento ultramarinos.
5. empacotamento contínuo para impedir dano do transporte.
