Detalhes do produto:
|
| Cores: | Branco | Material do PWB: | PWB rígido |
|---|---|---|---|
| Espessura do PWB: | 0.8-3.0MM | Vantagem: | automático completo |
| Cortando a precisão: | ±0.05mm | tamanho máximo do PWB: | 300x340mm |
| Aplicação: | Separação de trituração do PWB das junções | Nome do produto: | Roteador de desmontagem de PCB em linha |
| Realçar: | Máquina Inline do router do PWB Depaneling,Cortador inferior do PWB Depaneling do corte,Máquina rígida do router do PWB Depaneling |
||

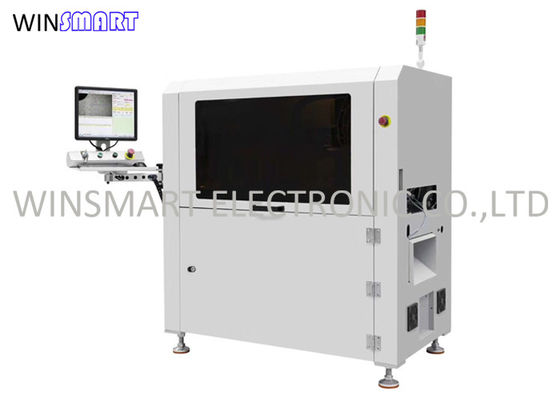

Máquina de desmontagem de roteadores de PCB em linha totalmente automática para eletrônicos automotivos
Características do roteador de desmontagem de PCB em linha:
1- Automático para produção em grande volume.
2Sistema de visão PC e CCD para corte preciso.
3Programação com compensação e recolha de poeira.
4. sistema de corte de fundo e aspirador para limpar a superfície do PCB e a oficina.
5Flexível para diferentes tipos de produtos, modelo personalizado está disponível.
Especificação do roteador de desmontagem de PCB em linha:
| Número do modelo | SMTIR811 |
| Tamanho da máquina | 1500 ((L) x 850 ((W) x 1600 ((H) mm |
| Peso da máquina | Aproximadamente 800 kg. |
| Tamanho máximo do PCB | 260x340 mm (padrão) |
| Espessura do PCB | 0.4-6mm |
| Altura da transmissão | 900 ± 50 mm |
| Direcção de transmissão | Esquerda -> Direita |
| Velocidade de transporte | 1500 mm/s |
| Modo de alimentação | Esquadrão-guia de transporte do tipo de secção |
| Ajuste da largura do carril | Manual |
| Sinais de comunicação | SMEMA |
| Posicionamento de PCB | Posicionamento dos acessórios |
| Sistema de recolha | Vazio |
| Espinha de corte | Se o motor estiver equipado com um sistema de travagem de carga, o motor deve ser equipado com um sistema de travagem de carga. |
| Tipo de refrigeração | Auto-refrigeração |
| Mudança automática de ferramenta | Opcional |
| Verificação de faca quebrada | - Sim, sim. |
| Precisão de corte | ± 0,01 mm |
| Bit de roteamento | 0.8-3.0 Dia, rotação à direita |
| Repetir a precisão | ± 0,02 mm |
| Coordenar a velocidade de movimento | 1000 mm/s |
| Modo de descarga | Cinturão ESD |
| Forma de recolha de resíduos | Coleta de lixo dos armários |
| Programação de procedimentos | Gerber Importação de desenho / Programa de edição por Visual |
| Fornecimento de ar | 5 a 8 kg/cm2 |
| Fornecimento de energia | AC380V, 50/60Hz, 3KW |
Detalhes do Roteador de Desmontagem de PCB em Linha:
Vantagens do roteador de PCB em linha:
1Operação em linha: a máquina é projetada para integração na linha de produção, permitindo uma desmontagem contínua e automatizada do PCB.Isto garante um fluxo de trabalho suave e processos de produção eficientes na fabricação de eletrônicos automotivos.
2. Capacidade de corte inferior: A máquina está equipada com um roteador de corte inferior especializado que corta e separa com precisão os PCBs do lado inferior.Isto permite a remoção precisa das secções indesejadas do PCB, tais como guias independentes ou bordas revestidas.
3Operação totalmente automática: a máquina oferece operação totalmente automática, minimizando a necessidade de intervenção manual.Aumentar a eficiência e a produtividade da produção.
4. Precisão e precisão: com a sua tecnologia de corte avançada, a máquina garante alta precisão e precisão no corte de fundo.e mantém a integridade dos circuitos e componentes.
5Parâmetros de corte personalizáveis: a máquina permite a personalização de parâmetros de corte, como profundidade de corte, velocidade e posicionamento da ferramenta.Esta flexibilidade permite aos operadores adaptar a máquina a projetos específicos de PCB e obter resultados de corte ideais.
6Sistema de transportador: a máquina é tipicamente equipada com um sistema de transportador que transporta PCBs através do processo de corte.reduzir o risco de danos e manter a eficiência da produção.
7Sistema de visão: algumas máquinas podem incorporar um sistema de visão para o alinhamento e posicionamento precisos dos PCBs durante o processo de corte.Isto garante corte preciso ao longo do caminho de corte predefinido, melhorando a qualidade e o rendimento globais.
8. Características de segurança: As características de segurança são integradas no projeto da máquina para garantir a segurança do operador.
Inline PCB Depaneling Router FAQ:
1.A: Qual é o tempo de vida do bit de roteamento?
Q: 150-300 metros.
2.A: Este modelo pode cortar placas de PCB de alumínio?
P: Sim, pode.
3.A: E quanto ao posicionamento de PCB?
P: Use uma ferramenta personalizada para posicionar.
4.A: O que é o fuso para o roteador PCB em linha?
P: Alemanha SycoTec 4025.
5- Como é que o empacotamos?
Q: O roteador e o limpador são embalados em uma caixa de madeira separada após o vácuo.
6.A: Disponível a instalação e formação no local.
P: Sim, está disponível.
7.A: Quais são os seus termos de entrega?
Q: Aceitamos ex-work, FOB, CIF, DDU, DDP, etc.
O nosso serviço:
1Apoio técnico vitalício e 2 anos de garantia.
2A substituição ou reembolso gratuito será feito em caso de qualquer problema de qualidade.
3- Resposta rápida/retorno de informação em 12 horas
4Os engenheiros estão disponíveis para serem enviados para fazer instalação e treinamento no exterior.
5- Embalagem sólida para evitar danos no transporte.
