Detalhes do produto:
|
| a instalação no local: | Forneça | maneira do corte: | Não-contato |
|---|---|---|---|
| Área de funcionamento: | 300x300mm | Escala da varredura: | 40x40mm |
| Laser: | 15W UV | Nome: | Laser Depaneling do PWB |
| Realçar: | Equipamento UV do PWB Depaneling do laser,15W equipamento do PWB Depaneling,PWB Depanelizer da tabela de funcionamento de 300x300mm |
||

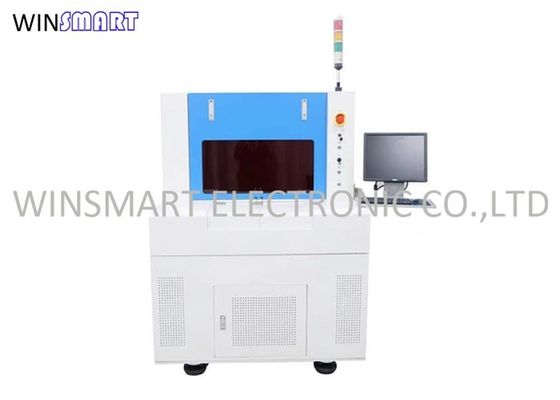

Tabela de funcionamento econômica do sistema 300x300mm do laser Depaneling do PWB
Especificação:
| Laser | laser UV de circuito integrado |
| Comprimento de onda do laser | 355nm |
| Fonte de laser | 15W@30KHz UV |
| Posicionando a precisão | ±2μm |
| Precisão da repetição | ±1μm |
| Área de funcionamento | 300mmx300mm (customizável) |
| Velocidade de varredura | 2500mm/S |
| Cortando a velocidade | Menos 2500mm/S |
| Cortando o trajeto | Linha, curva, círculo, estrangeiro |
| Pressão de ar | 0.6-0.8MPa |
| Dimensão | 1250x1250x1740mm |
| Peso | 1500kgs |
Características:
1. Nenhum esforço mecânico
2. Mais baixos custos de utilização de ferramentas
3. Mais de alta qualidade dos cortes
4. Nenhuns materiais de consumo
5. Mudanças de software versatilidade-simples do projeto para permitir mudanças da aplicação
Vantagens:
| Laser Depaneling | Corte mecânico |
| Nenhuma poeira, boa à condutibilidade do PWB | Mais poeira, afeta a condutibilidade |
| Nenhum esforço, ±5μm que corta a precisão | Tem o corte do esforço, dano da causa ao PWB |
| Arquivo do gerber da importação para a operação fácil | Precise de substituir cortadores |
| Estrangeiro/linha corte está disponível | Não pode fazer o corte estrangeiro |
| De ponta liso | Fácil desmoronar |
Cortando o resultado:
Aplicações:
Cabo flexível de Depaneling e PCBs rígido
Corte da camada da tampa
Cortando a cerâmica ateada fogo e unfired
Gravura do PWB
